Первые опоры освещения появились в начале 19 века. Их делали из металла, который быстро ржавел и приходил в негодность. Желание продлить срок эксплуатации фонарных столбов и увеличить спрос на них, вынудило производителей активно развиваться в этой сфере. Сегодня существует огромное количество опор освещения, разных по размерам, внешнему виду и материалу.
Типы опор освещения и их отличия
Опоры классифицируют по нескольким параметрам: материал изготовления, способ установки, тип, предназначение и конструктивные особенности.
По материалу изготовления бывают:
Железобетонные опоры состоят из бетона и арматуры. Арматура работает на растяжение, бетон – а сжатие. Таким образом, достигается необходимая прочность конструкции. Опоры этого типа по качеству превосходят только деревянные столбы. Другим типам опор они проигрывают по разным параметрам: масса, долговечность, сложность монтажа и так далее.
Металлические опоры изготавливают из высокопрочного стального листа. Они по многим параметрам превосходят железобетонные конструкции: они легче, проще монтируются, имеют срок службы не менее 50 лет при грамотной обработке металла, выглядят эстетичнее. Питающий кабель от подстанции можно спрятать внутрь столба. Опоры освещения стальные на верхушке имеют специальное отверстие, в которое вставляется кронштейн со светильником.
Деревянные опоры сегодня используют редко. Их достоинства в экологической безопасности (старые опоры можно вывести и сжечь, очистив природу) и низкой стоимости, а недостатки в маленьком сроке службы за счет свойств дерева (гниение, горючесть, поедание грызунами и насекомыми). При должной обработке огнеупорными и антисептическими составами срок службы дерева удается продлить. Чтобы сэкономить бюджет деревянные опоры иногда используют в качестве промежуточных – комбинируют с металлическими или композитными.
Композитные опоры на сегодняшний день считаются самыми "продвинутыми" в технологическом плане. Их изготавливают из специального материала, который получают путем смешивания разных компонентов. Делается это для того, чтобы получить опору с новыми или усовершенствованными качествами. Так, композитный столб освещения при высоте 9 метров весит всего 40 килограммов, имеет полную электроизоляцию, не подвержен гниению, просто транспортируется и монтируется. Большое количество преимуществ влияет на стоимость опор, она достигает 30000 рублей.
По типам опоры делятся на:
- Силовые (ОС, СФ, СФГ и другие). Используются для освещения улиц, микрорайонов, открытых площадок. Питающий кабель к ним можно подводить как в земле, так и по воздуху;
- Несиловые (НФГ, НФ НП и другие). Используются для освещения парков, автостоянок, мостов и прочих объектов. На них устанавливают кронштейны или небольшие рекламные конструкции. Используются в качестве опор при прокладке воздушного кабеля питания.
По предназначению опоры бывают:
- Уличные (в том числе и магистральные). Опоры устанавливаются в городах, пригородах и между городами. Имеют от одного до трех кронштейнов. Магистральные опоры обладают усиленным каркасом;
- Декоративные (торшерные). Опоры освещения декоративные устанавливают возле культурных объектов, в парках, аллеях и тому подобного. Они могут быть с одним, с двумя, тремя и более светильниками, расположенных в любом порядке в зависимости от замысла дизайнеров;
- Специальные (мачты осветительные). Опоры предназначены для освещения площадей, стадионов, вокзалов, строительных площадок. В высоту бывают до 45 метров.
По конструкции:
- Граненные (конические). Опоры имеют толстое основание и узкую верхушку;
- Цилиндрические. Опоры имеют круглое сечение, собираются из нескольких отрезкой стальных труб.
По способу установки:
- Фланцевые. Опоры состоят из двух частей, одна из которых вкапывается в грунт, а вторая прикрепляется к ней при помощи болтов. Есть нескладывающиеся и складывающиеся фланцевые опоры;
- Прямостоечные. Представляют собой единую конструкцию, которая зарывается в грунт на определенную глубину и бетонируется.
Монтаж опор освещения
Монтаж прямостоечных и фланцевых опор ведется по-разному. Первые "загоняют" в грунт на определенную глубину, вторые – крепят на основание из железобетона. После окончания монтажа устанавливают систему управления освещением, монтируют светильники на опоры освещения и запитывают их, делают заземление, проверяют исправность проводки. Если требуется подводка силового кабеля под землей, сначала роют траншею глубиной, равной глубине закладки опоры, протягивают кабель, бурят котлован, соединяют его с траншеей, устанавливают и подключают опору. Порядок проведения работ может отличаться.

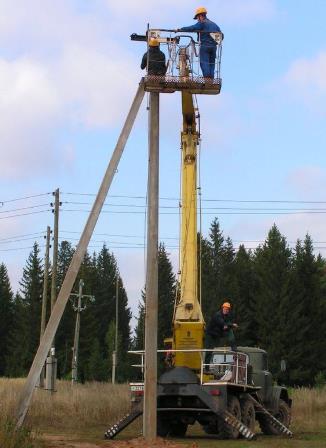

Монтаж прямостоечных опор
Монтаж прямостоечных опор ведется в следующем порядке:
- Роется котлован при помощи бура, глубиной не менее 1,2 метра, шириной на несколько сантиметров больше ширины основания опоры;
- В полученное отверстие устанавливается опора освещения. Если монтируются металлические столбы, их дополнительно армируют, для придания дополнительной жесткости;
- Опора заливается бетонной смесью, которая дополнительно уплотняется при помощи строительных вибраторов;
- Когда бетон затвердевает, приступают к дополнительным работам: устанавливают и подключают светильников и так далее.
Установка фланцевых опор освещения
Чтобы установить фланцевые опоры, надо сначала подготовить для них надежное бетонное основание. Для этого вырывается котлован, глубиной от 90 до 100 сантиметров, в него устанавливается закладной элемент, его заливают бетоном. Когда бетон схватился, приступают к креплению опоры. Для этой цели используют толстые болты, которые вставляются в отверстия основания опоры и закладного элемента и фиксируются гайками. Фланцевые опоры легко ремонтировать. Достаточно отвинтить болты и заменить опоры.
Производители опор освещения
На российском рынке огромное количество производителей опор освещения. Наиболее популярные из них представлены ниже:
Легион
Компания "Легион" самостоятельно производит и реализует металлические опоры всех типов, от декоративных, используемых для освещения скверов или аллей, до силовых, применяемых при освещении улиц и промышленных объектов. Ассортимент фирмы насчитывает свыше 40-ка видов опор, высотой от двух до двадцати метров и допустимой нагрузкой от 60 килограммов до трех тонн. Цены на продукцию демократичные, так как отсутствуют посредники между компанией и потребителями.
Помимо продажи опор освещения компания предлагает полный перечень услуг по их монтажу: от исследования участка и сбора всех документов до запуска системы освещения в работу.
СнабЭнергоКомплект
Компания производит силовые, парковые и граненые опоры освещения из металлических заготовок для установки в любом месте, от магистрали до собственного участка. Заказчик может попросить сделать опору по своим чертежам. Осуществляется доставка в регионы.
ПромСнабСервис
Завод наладил серийный выпуск опор освещения с 2008 года. Успешно реализует продукцию не только в России, но и странах СНГ и Прибалтике. С 2010 года на заводе стали производить комплектующие: фундаментные блоки, кронштейны и прочее.
Гален
Компания специализируется на производстве и продаже композитных опор, которые по качеству превосходят другие. Проект существует при поддержке итальянской компании "TopGlass". Технические характеристики опор: высота – 7-13 метров, вес – 25-80 килограммов, нагрузка на вершину – 250-300 килограммов, диаметр основания – до 29 сантиметров.
Амира
Группа компаний Амира больше 20 лет работает на рынке светотехники. Изготовление опор освещения от железобетонных до композитных осуществляется на заводе "СтальКонструкция". Кроме этого здесь производится все необходимое для монтажа оборудование.
Стоимость опор освещения
Самыми дешевыми являются деревянные опоры. Восьмиметровые конструкции будут стоить 2500-2800 рублей, двенадцатиметровые – 4500-4700 рублей. Металлические опоры в зависимости от высоты и покрытия опоры обойдутся покупателю по цене от 6000 рублей до 26000 рублей. Стоимость композитных конструкций находится в пределах от 19000 рублей до 29000 рублей. Такая цена обусловлена качеством и долговечностью производимых изделий. Бетонные опоры стоят 5000-7000 рублей.
